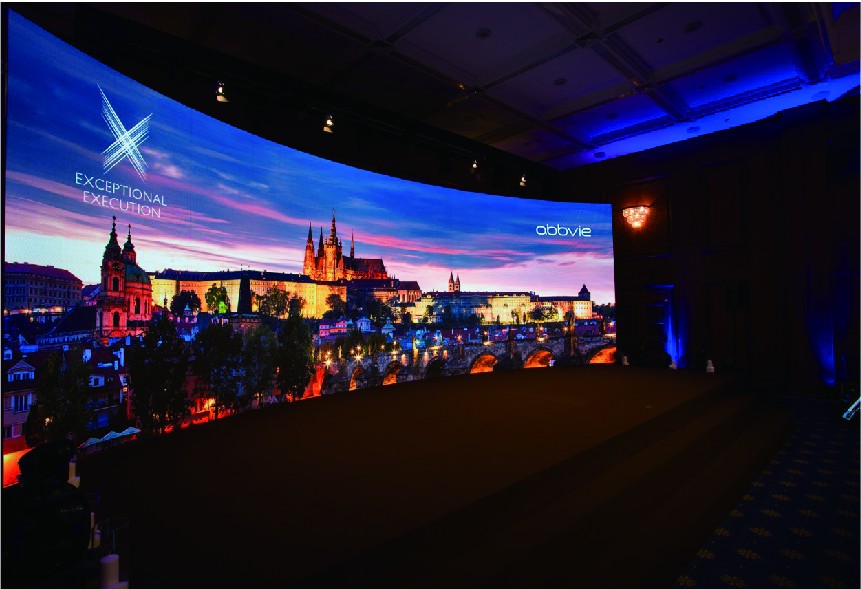

颢瀚公司根据客户的不同需求提供P1.875、P2、P2.53、P3、P4、P5、P10等不同像素间距的LED屏

---

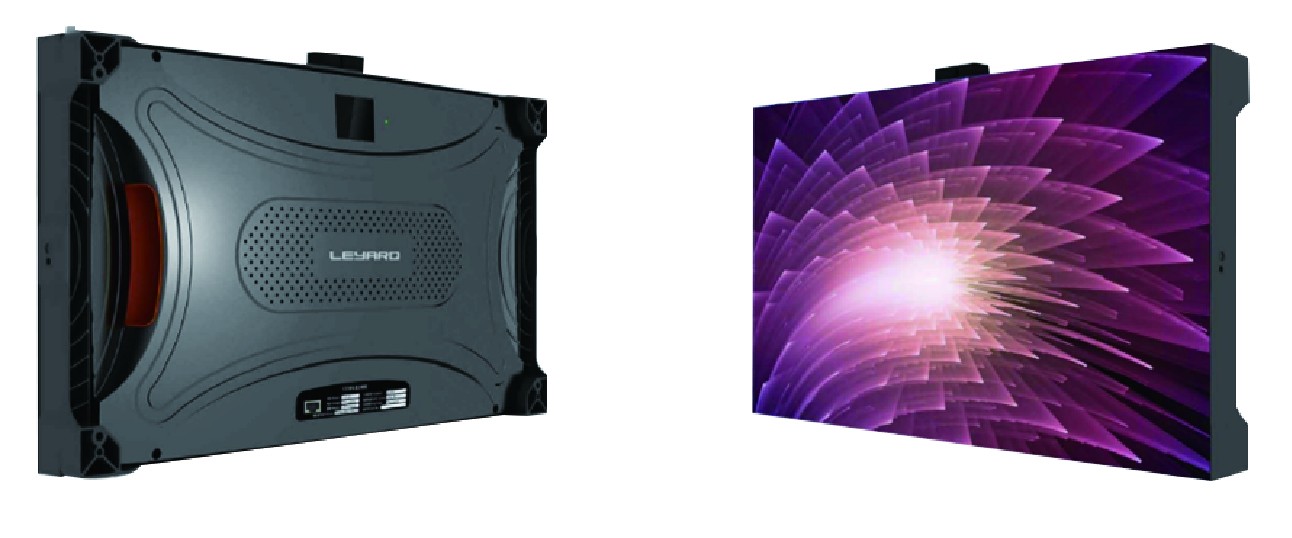

利亚德室内外全彩

●对比度高     ●更低能耗，节能环保   ●色域覆盖率高   ●纳秒级响应时间

●人性化的亮度调节

●后期维护成本更低  屏幕色彩显示准确，亮度均匀一致

●高可靠性的备份技术  ●单点亮度和色度校正技术

●LED屏体占用空间更小

●广播级灰度处理        ●真正的无缝拼接，简易的拼接方式

概述

巴可优利视(UniSee)是一款全新可视化平台，是巴可重塑液晶视频墙市场格局的产品。UniSeeTM 无框拼接单元 LCD 系列的推出，标志着巴可公司的 LCD 视频墙设计和使用发生了革命性的变化，使得可视化质量、系统性能、稳定性、可维护性和耐用性取得前所未有的效果。

巴可重新设计和优化了液晶视频墙的每一个组件，形成了一个模块化平台，主要由三部分成： UniSee View，UniSee Mount和UniSee Connect。型号为BVD-5521.

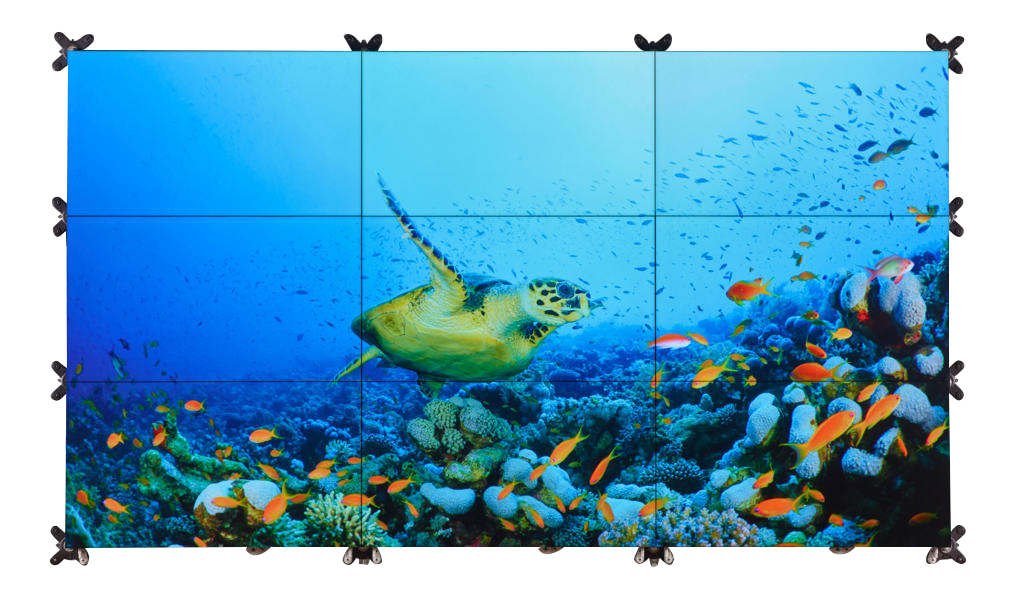

          巴可优利视UniSee

          55”无边框平铺LCD拼接显示系统平台 :

        · 采用NoGap技术的无边框设计。

        · 具有自动对准功能的安装结构。

        · Sense X实时和持续校准。更快的诊断与维修。

        · 适应未来需求的模块化平台。

        · 自动、实时进行校准，图像显示均匀。

UniSee View提供了一种革新性的观看体验，它的无边框设计给您具有吸引力的视觉体验。巴可一直以来以控制室背投视频墙的NoGap技术而著名，在此次巴可新的液晶视频墙平台的研发过程中，在之前NoGap经验的基础上更进一步，因此优利视的面板间缝隙几乎是看不见的。除了这种无缝的观看体验外，优利视为全天24小时的运行工作提供了无与伦比的单元内部的图像均匀性、更高的亮度和更强的可靠性。巴可自主设计与生产的LCM面板，采用了完全无边框设计，提供流畅的无缝观看体验，这在液晶视频应用中是前所未有的，也全世界第一个模块化单元拼接式 LCD。

Ø  UNISEE优利视是一款拥有极窄边框的 LCD 显示屏产品。这款显示屏主要用于构建拼接显示系统解决方案。

Ø  UNISEE优利视是一款具备极窄边框的专业级) 55” LCD 显示屏。它的分辨率为 1920x1080，支持 LED 背光和多种输入。

Ø  UNISEE优利视与巴可的前维护安装支架安装解决方案和拼接显示系统管理软件一同构成了完整的拼接显示系统。

Ø  UNISEE优利视用于控制室和数字标牌方面的应用。例如应急行动中心、交通和监管中心、公共设施、广播、流程控制和任何其他关键控制室或零售、广告和数字标牌环境。

Unisee显示单元产品特点

巴可的拼接LED显示解决方案是您最佳的视频墙技术选择。与其他显示解决方案相比，巴可的LED技术具有独特的优点。其中部分主要优点列举如下：

·         传承自巴可NoGap技术的无边框设计；

·         最佳单元内部背光均匀度

·         真正达到 800 nits，亮度最高

·         模块化的设计使得安装和维护更加迅速，并且可以从前方装卸维修；

·         特有的专利安装结构，保证自动校准功能的实现，并且将集成和互操作运营中的风险降到最低；

·         通过将视觉与机械技术融合，打造行业最好的均匀的视觉效果体验；

·         采用 Sense X 持续实时校准，完美地平衡整体图像；

·         支持热插拔，远程和冗余电源设计；

·         基于集成传感器测量数据自动进行颜色和亮度校准

·         易于安装的安装结构，具有自动对齐功能

·         最轻的拼接 LCD

·         完全无风扇解决方案，打造无噪声解决方案

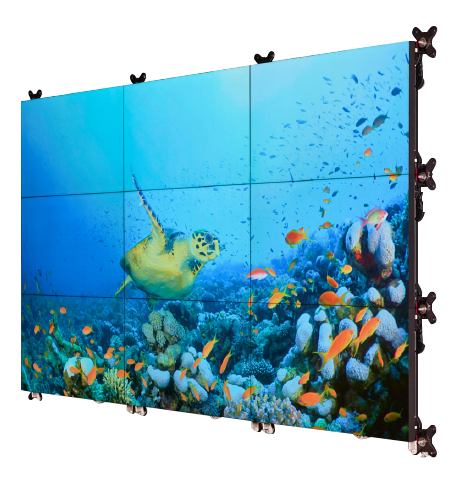

无框拼接

巴可No-Gap技术让巴可优利视产品真正实现了物理上无边框，在2米左右的视距观看时，完全感受不到传统LCD屏幕中的像素颗粒感，拼接单元的衔接处，也几乎看不到类似以往液晶拼接屏幕的拼缝及割裂感，使画面表现更加流畅，成像更加完整，大大提升用户的视觉体验。市场上很多液晶拼接屏产品虽然性能也很好，但仍属于窄边框的范畴，可以说目前只有巴可优利视才真正实现无边框。

最佳可视效果

  优利视提供了一种革新性的无边框视觉体验。面板间缝隙几乎是看不见的，全天24小时的运行工作还提供了无与伦比的单元内部的图像均匀性、更高的亮度和更强的可靠性。具体来说，巴可优利视更符合人体工程学设计，提供更合适的亮度，更宽视角，并且保证优质画质，不会出现LED视频墙在安装后都会出现“像素丢失”或“颗粒丢失”的现象。

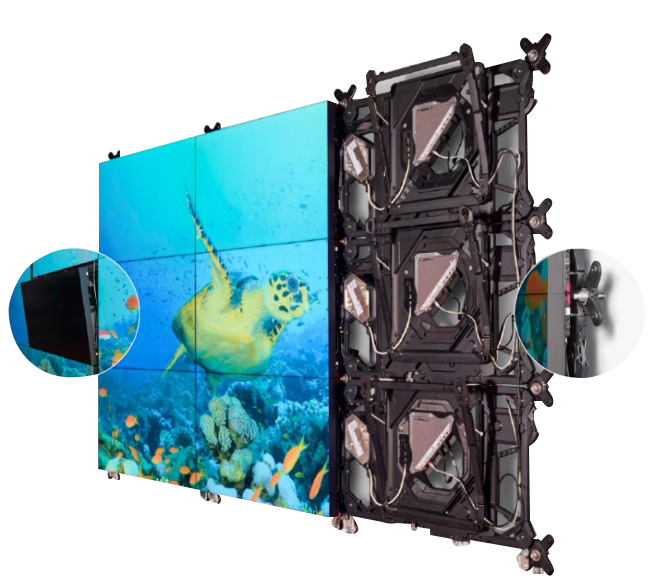

重力自校准调节技术，确保安装快速准确

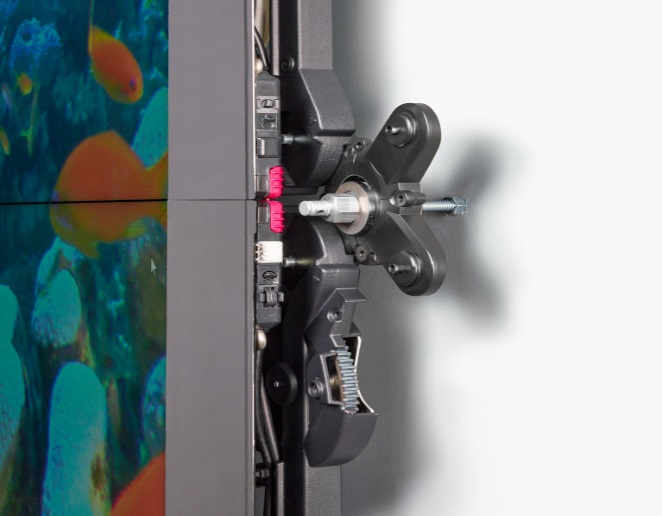

       UniSee Mount 使用了重力平衡液压装置，屏幕可以在无需人工操控的情况下，自动匹配到XYZ轴三个方向上的完美位置，保证面板边缘不受损坏。从而使不同屏幕上可以连续分布不间断的内容，看起来就像实时自动完美校准的一整面屏幕墙。

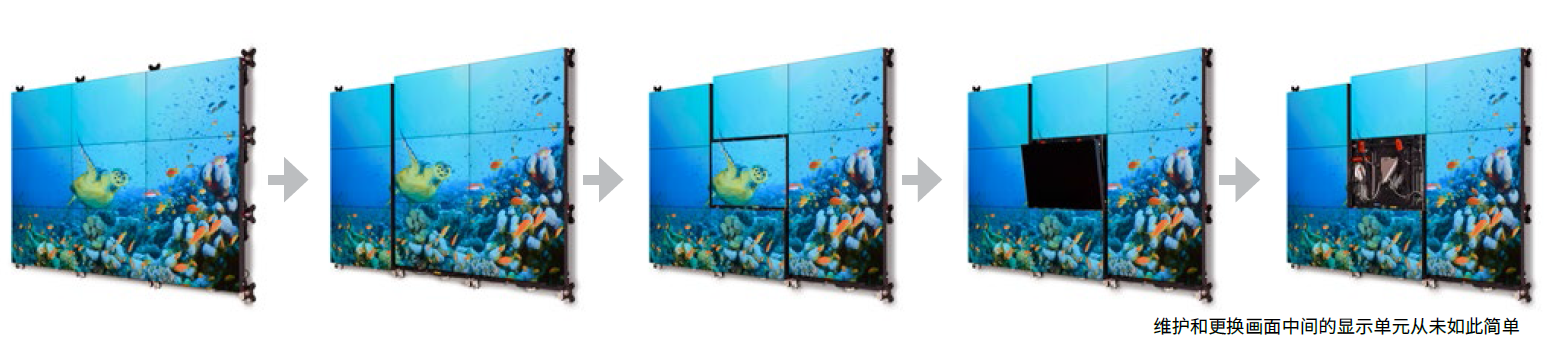

模块化安装，缩短维护时间

而且优利视实现了真正的典范式的转变，以一个模块化的平台实现更流畅的观赏体验、更便捷的安装体验和更智能的使用体验。除了超高性能外，设计上还考虑到成本问题，以更低能耗，更低总拥有成本成为市面上最优液晶视频墙解决方案。

与传统的液晶视频解决方案相反，巴可优利视是一个模块化的平台。电源、输入板和软件平台并没有集成到液晶面板中，而是在安装过程中一次性的安装在UniSee Mount模块下，目的是在安装和更换屏幕的时候不需要考虑电源线，信号线和控制线等因素。这不仅保证了更快速的服务和诊断，还确保了在不需要断电及重新连接的情况下，系统可以快速的实现硬件升级和更换。

色彩和亮度的自动调节

巴可 UNISEE优利视产品在业内有着独一无二的地位，能够根据从光学传感器获得的实时反馈，对亮度和色彩进行实时、自动化的校准。目前，大多数的解决方案却只对每块 LCD 面板的亮度和色彩进行出厂前校准：初始“自动化”色彩设置可确保所有 LCD 显示屏的出厂设置都能达到最佳效果。然而，随着时间的推移，每块面板的偏振片会出现不同程度的老化，因此为保证系统显示的一致性，使用几个月后便需要对其进行四步手动色彩校准。

Unisee优利视 4K 循环通过功能

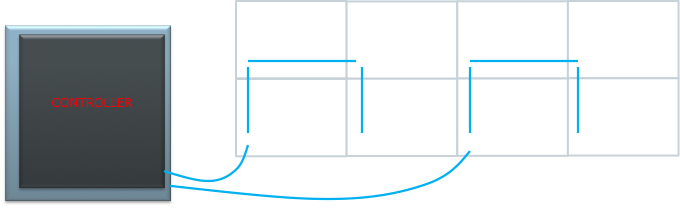

     UNISEE优利视 装置通过 HDMI 或显示端口输入提供信号循环通过功能。这就是说，UNISEE优利视 接受的输入信号在进入装置后会进行分离。之后，一个信号流将被发送到 UNISEE优利视 进行处理，而第二个信号流将被传递。这种能力有助于用户降低布线复杂性和缩短驱动 LCD 面板所需线缆的长度。配合巴可支持 4K x 2K 输出端口的下一代 NGP或 ECU控制器一同使用，用户能够节省大量信号线缆（如下图所示）。

节省空间

     巴可Unisee的安装结构提供正面操作的壁挂式解决方案，UNISEE优利视拼接显示系统可与墙平齐安装，并从正面进行保养。因此，对于空间有限的控制室而言，巴可Unisee 拼接显示系统是理想的选择。UNISEE优利视高分辨率拼接显示系统还允许操作员坐在更靠近显示屏的位置，以节省更多的室内空间。

使用寿命更长

    传统的 LCD 显示屏配备了 CCFL 灯泡，且灯泡位于可见显示屏表面的正后方。灯泡向各个方向散发大量的热量，并照亮前方主 LCD 显示屏。灯泡变热后还会产生红外线辐射，长期使用会损坏 LCD 偏振片薄片和滤色镜。

    相反，Unisee解决方案使用 LED 背光。这些 LED 背光具备耗电量低的优点。这源于巴可采用独特的 LED 设计，可使热量轻松从背后排除，从而减少向前方 LCD 面板发出的热量。此外，LCD 面板所受到的红外线辐射也更少，从而偏振片薄片和滤色镜所受的损害也更小，同时还减少了图像残留问题。

综合所有这些因素，面板得以拥有更长的使用寿命，耗电量更少，对图像残留的敏感性也更低。

复合源，原始分辨率

    结合巴可显示控制器，UNISEE优利视能够以原始分辨率呈现输入源，不会出现内容缺失或缩放现象。复合源（视频、PC 内容或流视频）能够展示和放置于整个 LCD 机柜的任何地方。

兼容 Energy Star 6.0

     每个 UNISEE优利视 均兼容 Energy Star 6.0，并通过 BCMC 管理整个 UNISEE优利视 矩阵，这些矩阵也都兼容 Energy Star 6.0。这意味着 UNISEE优利视 将倡导最低能耗并遵从美国环保署 (EPA) 的节能标准。

无风扇温度管理

    每款 UNISEE优利视采用无风扇设计，LED光源热量可以通过自然散热方式冷却，而且整机功耗很低，每块屏幕平均功耗只有190W，完全可以实现无运动部件完全静音。

全天候使用7X24小时，10万小时寿命

巴可优利视在亮度、色彩等方面都做到了最佳性能的同时，并且拥有超长使用寿命，背光使用寿命长达100,000小时，较当今主流液晶解决方案的使用寿命延长67%。在此期间，优利视可保证始终如一的色彩和亮度，这主要得益于巴可Sense X自动色彩和亮度校准系统，可实现的高画面均匀度，保持了整块拼接墙持续的亮度统一性，更有效避免了单个显示器出现的屏幕局部较暗的现象，为用户带来完美的显示解决方案。

巴可平台化化设计UniSee Connect， 远程Web操作控制：

优利视首次使用了使用无忧UniSee Connect可升级系统，即优利视控制管理软件平台，通过采用开放式软件平台管理整个拼接显示系统，可自动分配和校准每个显示单元，还可以提供单点远程控制和诊断支持，以提高每个显示单元的诊断和维护速度。模块化设计还有一个优点，各组件可快速拆卸，大大提高了维修效率。使用无忧UniSee Connect的可升级功能，远程进行维护，大大降低了用户的总拥有成本。

显示屏

UNISEE优利视是一款拥有极窄边框的 LCD 显示屏产品。当两块显示屏拼接到一起时（边框对接），像素对像素的总间距最小可达 2.0 mm。此间距系指一块屏幕的最后一个活跃点和另一屏幕的最开始一个活跃点之间的距离。2.0 mm 是当今市场上所能找到的独立 LCD 显示屏间最小点对点间距

·         屏幕的分辨率为全高清 - 1920x1080，对角线尺寸为 55”。

·         显示屏直接通过（白色）LED 背光照明，LED 阵列位于屏幕后方。

·         该显示屏支持标准视频输入，有两路双链路DVI和两路Display Port 输入。

·         数字视频输入可以通过 HDMI输出连接器循环通过。这样可以保证不使用信号放大器便可进一步分配输入信号。

拼接显示系统控制软件

巴可拼接显示系统控制管理器将具备不同属性的独立 LCD 配置转变为单一的拼接显示系统。它允许控制独立 LCD 的许多属性或一次控制整个拼接显示系统。软件还执行健康监控，能够及时发现错误。

拼接显示系统的控制通过客户端/服务器架构实现。服务器通过以太网 (RJ-45) 连接到 LCD 拼接显示系统。

服务器连接到一个或多个用以提供拼接显示系统图示的客户端。

这意味着：一个客户端通过以太网连接到拼接显示系统服务器，从而实现远程显示，即从距离拼接显示系统一定距离的地方进行显示。

可连接客户端的多个实例：可从多处根据登录证书控制拼接显示系统。

每个客户端可查看多个拼接显示系统

能源效率

巴可的 UNISEE优利视 产品兼容 Energy Star 6.0。并且，BCMC（巴可拼接显示系统控制管理器计算机）管理的整个 UNISEE优利视 矩阵也兼容 Energy Star 6.0。

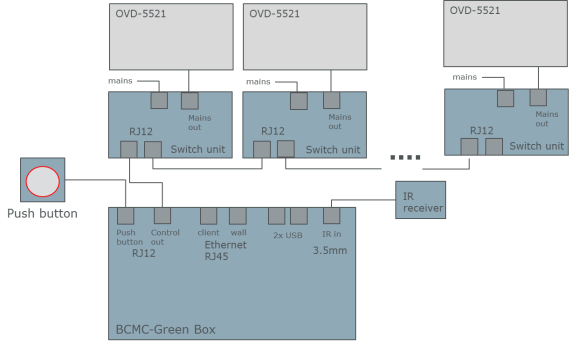

为达到 Energy Star 6.0 等级，巴可的解决方案基于 BCMC（也称为“绿箱”(Green Box)）。BCMC 是承载 BCM 软件（服务器部分）的硬件平台。它也是一块独特的硬件，其操作也必须符合 Energy Star 6.0 的要求。这就是说，BCMC 将确保整个 UNISEE优利视 拼接显示系统在待机时的运行能耗低于 700mW。下图为 BCMC 示例。
